產品介紹

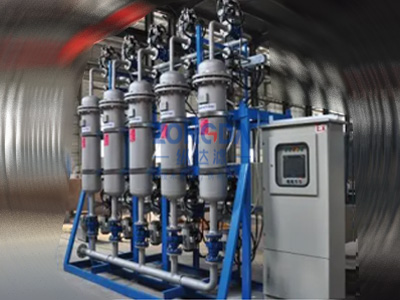

列管式自動反衝洗過濾器是一種按工藝流程的流量大小、膠質含量來增加(減少)過濾單元，控製投資成本的一種功能、多形式過濾產品。它適用於從汽油到重型焦化汽油、柴油及渣油、汙水和其它要求淨化處理的流體物質，保證管路上及裝置上的設備，不會被堵塞而降低使用壽命的可能，具備了衝洗，排汙量少、自動化程度高等性能，從而避免采用固定式過濾器因雜質堆積而需頻繁拆卸過濾器衝洗過濾元件及更換損壞濾網的經濟損失。

工作原理

反衝洗過濾器通過進出口管、排汙管連接到流體的工藝總管上，通過過濾組件回路構成係統。當工藝流體經過過濾元件時，流體中的固體顆粒被攔截在濾芯表麵上，並產生堆積形成濾餅，使濾芯兩側的壓差增高，即係統的進口和出口管的壓力差形成，當壓力差到達某設定值時，PLC控製單元動作，即實現自動反衝洗，其反衝洗方法有:

一、 清液反衝洗

清液反衝洗就是采用已經過濾的清潔的工藝流體來反向流動衝洗堆積在濾芯外表麵的濾餅。反衝洗時，PLC控製單元控製其中一組閥，切斷其進口閥，然後打開排汙閥，使濾餅在自身壓力的作用下，迅速被清除，汙水進入排汙回收通道。然後關閉排汙閥，打開進口閥進入正常過濾運行。

PLC控製單元按順序對逐組進行衝洗，即當其中一組反衝洗時，其餘仍在正常過濾運轉。此類反衝洗一般用在流體不很貴重，流動較為流暢,具有足夠大的反向壓力(出口壓力大於0.4MPa)的場合

二、 輔助反衝洗

輔助反衝洗，即采用其它流體(氣體、液體)輔助的方法來衝洗堆積的濾餅。反衝洗時，控製器切斷過濾器的一組過濾組件進口和出口閥，然後打開輔助的流體進口閥，在其上遊通入一定數量的經過淨化處理的流體，當反衝壓力達到流體的進口壓力，迅速打開排汙閥，出現一個液(氣)壓脈衝，瞬間將過濾元件外表麵堆積的濾餅清除。然後關閉反衝流體進口閥、排汙閥，然後打開原料進口、出口閥，恢複至正常過濾運轉。按PLC的控製順序逐組進行自動反衝洗，即當其中一組反衝洗時，其餘仍在正常過濾運行。

此類反衝洗，一般適用於流量大，工藝流體較為昂貴或者工藝條件較苛刻及出口壓力較低(小於0.4MPa)的場合

技術參數

工作壓力：0.2～2.5MPa

工作溫度：-40～180℃

過濾精度：0.1～500um

電源電壓：24V DC或220V AC

氣源壓力：≥0.35MPa

反洗方式：自動(差動、定時)、手動

連接方式：法蘭連接

過濾元件：楔形濾芯、燒結網濾芯、覆膜濾芯、粉末燒結濾芯等

應用領域

石油化工、煤化工、精細化工、地熱水供暖、食品等行業的液固分離

產品描述不盡完整，詳細資料或定製請電話谘詢15090380199
